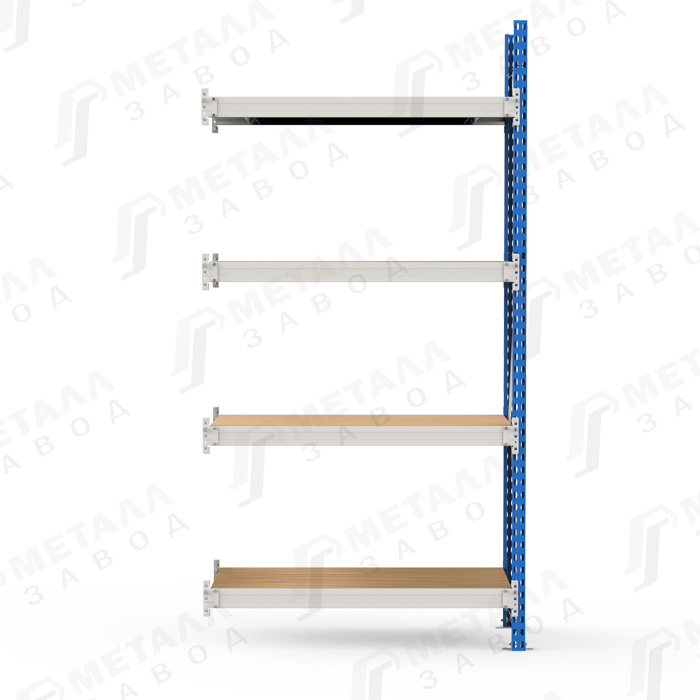

SGR-V-ДСП Стеллаж 2164-2.5 ДС

Стеллажи серии SGR-V соответствуют ГОСТ Р 56356-2015

Технические особенности

Рекомендации по сборке и эксплуатации стеллажа SGR-V:

Нагрузочные характеристики стеллажа

* 6 полок при условии размещения нижней полки не более 200мм от пола

-максимальная равномерная допустимая нагрузка на каждый ярус стеллажа 500 кг;

-тип крепления балок к стойкам - при помощи зацепов;

-для предотвращения случайного съема балки, предусмотрены специальные металлические фиксаторы.

На каждый зацеп должен быть установлен фиксатор!

-перестановка горизонтальных ярусов стеллажа не требует демонтажа всего стеллажа и специальных крепежных элементов;

-шаг регулировки горизонтальных ярусов по высоте составляет не менее 50 мм;

-для обеспечения устойчивости конструкции стеллажа нижний горизонтальный ярус размещается на высоте не более 300 мм от пола, каждый последующий ярус - с интервалом не более 800 мм от предыдущего;

-для дополнительной устойчивости стеллажа каждая стойка комплектуется металлическим подпятником, который устанавливается на нижнюю часть стойки и фиксируется крепежными элементами;

-на каждом металлическом подпятнике предусмотрено не менее двух отверстий диаметром 13 мм, для возможности анкерного крепления стеллажа к полу.

Стойки SGR-V:

-стойки изготовлены из качественной холоднокатаной стали марки 08 ПС толщиной 1,2 мм;

-стойки имеют сложный фигурный С-образной профиль с размером сечения 44 мм х 54 мм;

-профиль стойки имеет шесть изгибов (ребер) жесткости;

-стойки имеют два ряда перфорации в виде фасонных отверстий размером 25х13,5 мм с шагом 50 мм по всей длине стойки для крепления балок и два ряда отверстий диаметром 6 мм с шагом 50 мм для крепления рамных стяжек;

-стойки SGR-V высота: 2000/2500/3000/3500 мм;

-тип покрытия стоек высотой до 2500 мм включительно - порошковое, полимерное;

-цвет покрытия стоек высотой до 2500 мм включительно - RAL 5015;

-стойки высотой 3000, 3500 мм изготовлены из оцинкованной стали.

Стяжка рамная SGR-V:

-стяжки изготавливаются из качественной холоднокатаной оцинкованной стали марки 08 ПС толщиной 1 мм;

-стяжки имеют сложный фигурный профиль С-образной формы с размером сечения 24 х 12 мм;

-профиль стяжки имеет четыре изгиба (ребра) жесткости;

-на каждой стяжке предусмотрены двух отверстий диаметром 6 мм, для крепления к стойкам;

Балки SGR-V:

-балки изготавливаются из качественной холоднокатаной стали марки 08 ПС толщиной 1,2 мм;

-балки имеют сложный фигурный профиль С-образной формы с размером сечения 80 х 36,5 мм;

-профиль балки имеет девять изгибов (ребер) жесткости;

-на каждой балке предусмотрены четыре отверстия, по два с каждой стороны, диаметром 7 мм, для крепления зацепов;

-балки SGR-V длина: 1200/1500/1800/2100;

-тип покрытия балок - порошковое, полимерное;

-цвет покрытия балок – RAL 7035;

Стяжка балок SGR-V:

-стяжки изготавливаются из качественной холоднокатаной стали марки 08 ПС толщиной 0,8 мм;

-стяжки имеют сложный фигурный V-образный профиль с размером сечения 58 х 41 мм;

-профиль стяжки имеет один изгиб (ребро) жесткости;

-на каждой стяжке предусмотрены четыре паза прямоугольной формы, размером 11х4 мм для надежной фиксации на внутреннем профиле балок;

- длина стяжек балок SGR-V, мм: 600/800/1000;

-стяжки изготовлены из оцинкованной стали;

Металлический настил состоит из полок SGR-V:

-полки длиной 600 и 800 мм изготавливаются из качественной холоднокатаной стали марки 08 ПС толщиной 0,5 мм;

-полки длиной 1000 мм изготавливаются из качественной холоднокатаной стали марки 08 ПС толщиной 0,7 мм;

-полки имеют прочную коробчатую цельнокатанную конструкцию;

-высота боковых ребер жесткости полок 18 мм, ширина каждой полки 161 мм;

-профиль полки в поперечном сечении имеет двадцать пять изгибов (ребер) жесткости, из них восемнадцать изгибов формируют шесть прокатанных ребер жесткости по всей длине полки;

-одно продольное ребро жесткости полки, образующее замок для сцепления полок яруса между собой, имеет вальцовку, что обеспечивает дополнительную жесткость, надежность сцепления и травмобезопасность при эксплуатации;

-в целях безопасной эксплуатации полки все доступные потребителю лицевые кромки имеют фаски;

-длина полок SGR-V, мм: 600/800/1000 мм;

-полки изготовлены из оцинкованной стали;

Настил из ДСП соответствует ГОСТ 10632-2014 «Плиты древесно-стружечные. Технические условия»:

-настил изготавливают из плиты ДСП тип Р2 шлифованной толщиной не менее 16 мм;

-плиты типа Р2 пригодны для использования внутри помещения, включая производство мебели;

-предел прочности плиты при изгибе не менее 11 МПа;

-длина настила ДСП, мм: 1200/1500/1800/2100;

-ширина настила ДСП, мм: 550/750/950;
